寸法検査システムの新システムの導入

寸法検査システムの新システムの導入

寸法検査システムに新しい測定機能を追加いたしました。
これによりマスターモデルの検査時間を削減することが可能になりました。

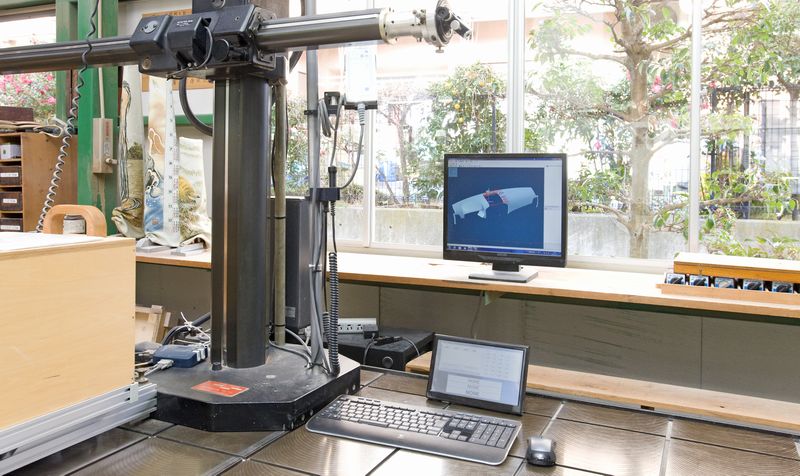

寸法検査システムの新システムの様子

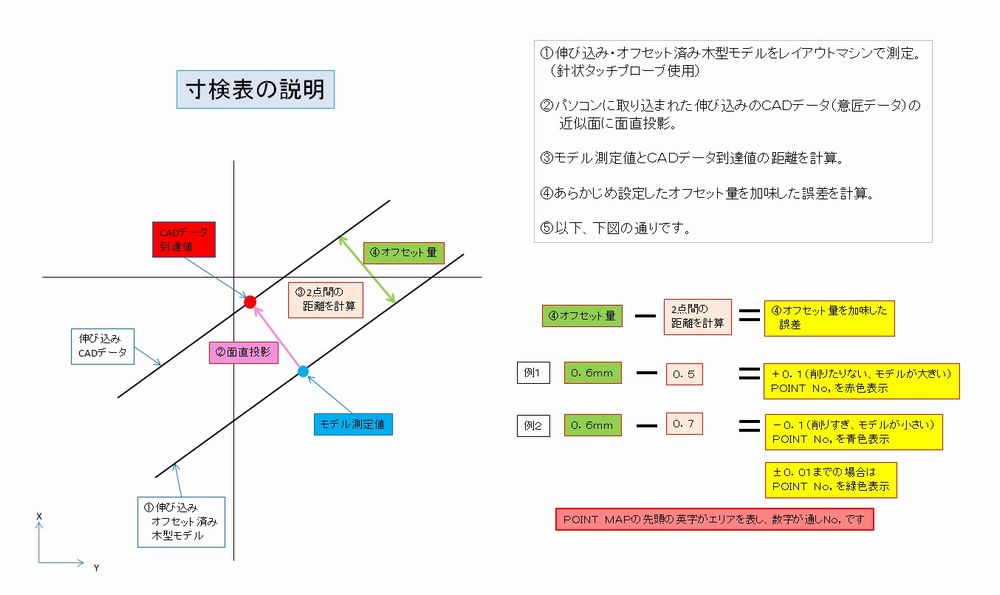

寸法検査システムの新システムの様子 — 今まではCADで測定箇所を指示して現場で測定して誤差を算出していましたが、このシステムは現場で任意点を測定するとCADデータとの面直方向で測定誤差を自動算出する仕組みとなっています

寸法検査システムの新システムの様子 — 新しいシステムは「Griffon」
（株）フルバックと弊社の共同開発システムです。

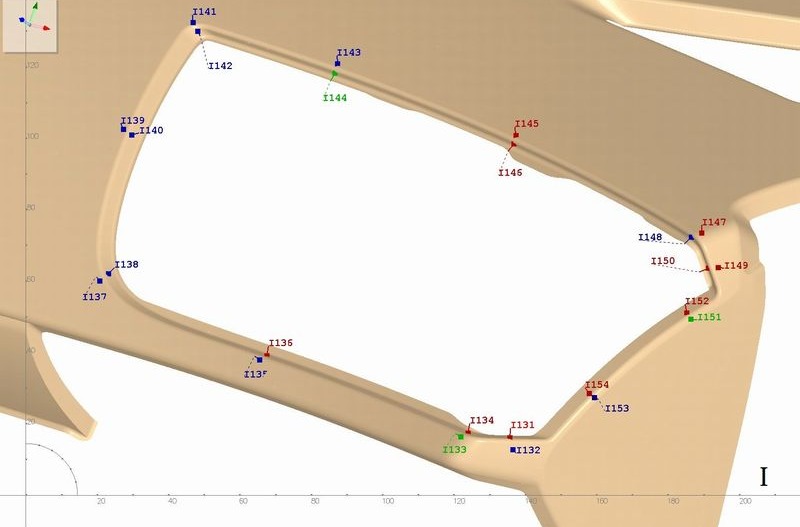

測定後の参考画像 — 測定後の参考画像です。
CAD上で誤差を確認したり出来ます。

測定後の参考画像 — 測定後の参考画像です。
このデータは誤差は表示されていませんが、
＋誤差が赤色・－誤差が青色・誤差なしが緑色で表示されています。
